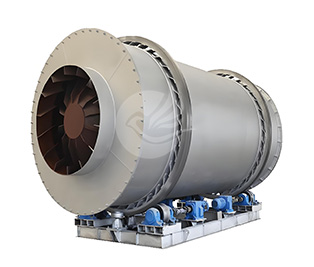

Трехбарабанная сушилка в основном используется для сушки гранулированных материалов в определенном диапазоне влажности, при этом содержание влаги в высушенных материалах может быть ниже 0,5-1%. В трехцилиндровой сушилке используется трехслойная структура цилиндра, которая имеет более высокую тепловую эффективность и низкое энергопотребление.
01Материал поступает из внутреннего цилиндра, проходит через средний цилиндр и внешний цилиндр по очереди, и, наконец, выгружается из внешнего цилиндра.
02Горячий воздух поступает во внутренний цилиндр из печи горячего воздуха, обменивается теплом с материалом, а затем проходит через средний цилиндр и внешний цилиндр по очереди, образуя множественный теплообмен и полностью используя тепловую энергию.
03Каждый цилиндр оснащен подъемной плитой, которая поднимает и разбрасывает материалы, увеличивает площадь контакта между материалами и горячим воздухом и повышает эффективность сушки.
Благодаря трехслойной цилиндрической структуре горячий воздух и материал многократно обмениваются теплом, что обеспечивает высокий коэффициент использования тепловой энергии.
По сравнению с одноцилиндровой сушилкой, трехцилиндровая сушилка имеет компактную структуру, а площадь основания уменьшена примерно на 50%.
Корпус цилиндра разработан с автоматическим сохранением тепла, тепловая эффективность достигает 80% и выше, а конечное содержание влаги в материале можно регулировать путем настройки температуры горячего воздуха, скорости вращения и угла наклона корпуса цилиндра.
Может сушить многие виды материалов, такие как руда, шлак, уголь, глина и так далее.
1.Горная промышленность: используется для сушки железной руды, медной руды, золотой руды и т.д.
2.Металлургическая промышленность: используется для сушки шлака, хвостов, угольной шахты (сырой уголь, кусковой уголь, угольный порошок, угольная суспензия) и т.д.
3.Промышленность строительных материалов: для сушки известняка, глины, гипса и т.д.
4.Химическая промышленность: для сушки химического сырья, удобрений и т.д.
|
Модель |
Ø2*4.5 |
Ø2.2*5 |
Ø2.5*6 |
Ø2.8*6.5 |
Ø3*6.5 |
Ø3.2*7 |
Ø3.6*8 |
Ø4.2*8 |
|
Наружный диаметр барабана (м) |
2 |
2.2 |
2.5 |
2.7 |
3.0 |
3.2 |
3.6 |
4.2 |
|
Наружная длина барабана (м) |
4.5 |
5 |
6 |
6.5 |
6.5 |
7 |
8 |
8 |
|
Объем барабана(м3) |
14.13 |
18.99 |
29.43 |
37.19 |
45.92 |
56.27 |
81.39 |
110.78 |
|
Скорость барабана (об/мин) |
4-10 |
4-10 |
4-10 |
4-10 |
4-10 |
4-10 |
4-10 |
4-10 |
|
Максимальная температура воздуха на входе (°C) |
700-750 |
700-750 |
700-750 |
700-750 |
700-750 |
700-750 |
700-750 |
700-750 |
|
Производительность (т/ч) |
13-18 |
15-23 |
20-28 |
24-33 |
35-40 |
40-60 |
55-75 |
70-120 |
|
Мощность (кВт) |
5.5*2 |
7.5*2 |
5.5*4 |
7.5*4 |
11*4 |
15*4 |
18.5*4 |
22*4 |
